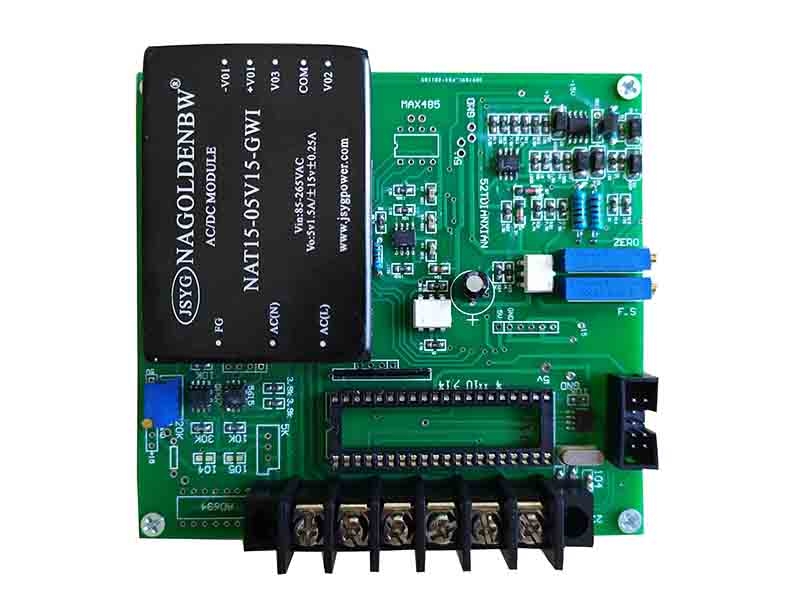

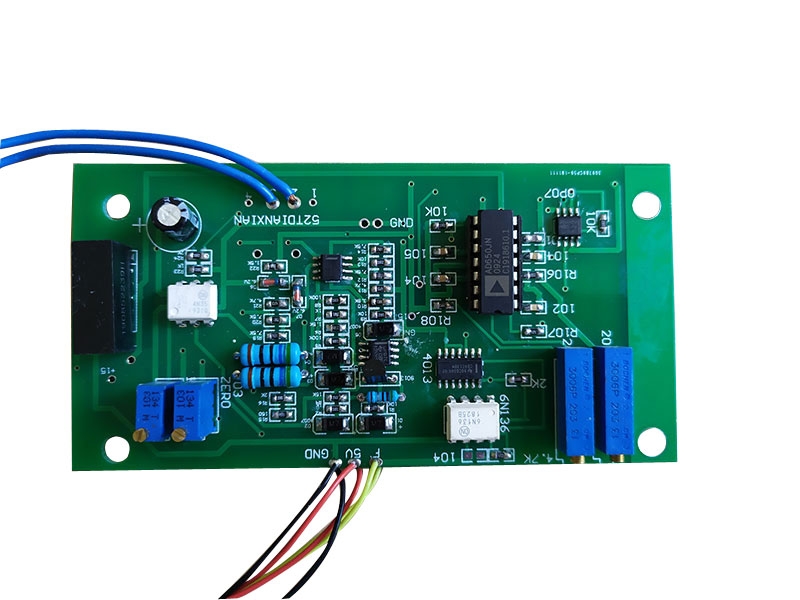

本模擬控制板有真空傳感器、控制板、顯示板以及配用電纜線組成。真空傳感器選用ZJ-52T型真空規管，其測量范圍為大氣到0.1帕，測量精度為±15%（有效測量范圍內）。控制板是為真空規管提供工作參數的，其工作原理是利用熱傳導現象測量氣體的壓強，它有供電系統、測量電路、V/F變換電路和單片機組成。供電系統供電使電阻規熱絲溫度恒定不變，即熱絲的電阻值恒定不變，由于氣體的壓強不同，氣體導走的熱量損失不同，氣體壓強越高，導走的熱量越多。由于供電系統自動供電補償使它的熱絲溫度恒定不變，測試供電電壓的變化即得氣體的壓強。運算放大后經單片機處理通過顯示板顯示，同時通過數模轉換輸出0-10V的標準電壓模擬量。
